Перчатки с подогревом от USB своими руками НА УГЛЕРОДНОЙ ЛЕНТЕ

Перчатки с подогревом от USB СВОИМИ РУКАМИ-БЕЗ НИХРОМА.

Всем привет-рыбакам ,охотникам ,туристам.Сегодня поделюсь своей эксперементальной идеей-перчатками с подогревом на УГЛЕРОДНОЙ ЛЕНТЕ.

Маленькая оговорочка господа-эта статья не ИНСТРУКЦИЯ ПО СБОРКЕ(обычно такие стоят денег))А ДЕМОНСТРАЦИЯ МОЕЙ ИДЕИ-И ТОГО ЧТО ПОЛУЧИЛОСЬ.Автор статьи и сайт-не несет ответственности-за неправильное использование элементов нагрева и источников питания-и вред причиненый ими.

Так с лирикой закончили-перейдем к делу.

Решил попробовать сделать перчатки с подогревом-так сказать что бы пребывание на холоде-приносило только удовольствие и заодно еще разок обкатать новый нагревательный элемент.

За основу взял недорогие вязаные(но можно и по мощнее и теплее)перчатки в одном из недорогих сетевых магазинов.

Такие теплые -уютные -как бабушкины(ну кроме качества конечно))

Вывернул обе на изнанку..для расчета самой ленты.

Теперь коротко о самой ленте.Это новая разработка наших я так понял умельцев-нагревательный элемент нового поколения.При подаче напряжения на нее-дает нагрев.Остальное зависит от напряжения и тока.Эластичная..гибкая-на ощуп мягкая как корсажная лента которой подшивают брюки.Имеет хорошую площадь нагрева в отличае от нихрома.Бывает разной ширины-мой вариант 15мм шириной.

Расчитав примерно нужную длину-что бы был ошутимый нагрев от повербанка на 5 вольт(это было для меня принцыпиальное условие)-получилось прим 1 метр ленты-но при подключении 1го метра к повербанку-нагрев еле ощутим.По этому сделал два отрезка по 50см с паралельным подключением..Сопротивление и нагрев увеличилось у меня вышло примерно 5в-0.9-1.0А(на одну перчатку)-и тепло уже чувствуется очень даже.Замер показал прим +38+45С

Выложил предварительно ленту на перчатку прихватил нитками и двухсторон.скотчем.

Я решил утеплить внутреннюю часть ладони-для работы с металом и прочим холодным.Но можно и наружнюю часть-это кому что нужно.

Теперь подключаю провод питания-выбрал по мощнее и красивше))

По имеющейся информации подключать ленту не сложно-просто сделать скрутку -провод-лента(это если простой вариант)

Работа с лентой требует небольшой акуратности-по скольку ее не обработаные отрезные края-шелушатся-а прижечь ее не получится-она нагревается до красна-не горит,не оплавляется.

Все соединение зажал термоусадочной изоляцией.

Смонтировал окончательно -провода..ленту.Швейной машинкой тут не поможешь-по этому все в ручную..иголкой-1час на перчатку и все готово.

Окончательно выглядит как то так.Места соединения провода и ленты-греет чуть сильнее-по этому дополнительно от руки произолировал войлочними проставками.

Вот такие уважаемые читатели получились перчатки с подогревом.Прошу не судить строго — по тому как это для меня новый материал и я наверное как бы это не звучало пафосно-первый на русском ютубе и интернете-кто стал с ним работать-так в домашних условиях своими руками и вмонтировал в перчатки работающие от повербанка.Материал однозначно интересный-вижу его плюсы-пытаюсь понять минусы и хочу найти ему большее применение.Вот такой получился первопроход.У кого есть опыт работы с такой лентой-пишите-подсказывайте-буду рад любому опыту.Если вы забъете на ютубе **Перчатки с подогревом своими руками**мои будут гдето вверху и пока единственные с ПОЛНЫМ ПОДОГРЕВОМ ладони и пальцев.Отталкиваться мне было не от чего вот и мастрячил как смог.))Смотрите-коментируйте-делитесь своим опытом-буду признателен.Все ссылки на расходники в описании к видео.

Если вам интересны другие зимние самоделки-можете найти их на этом сайте-среди моих статей и на ютуб канале.Как всегда прощаюсь не на долго-до следующих идей(а они будут еще интересней))Как всегда ваш РУКАСТЫЙ САМОДЕЛКИН)

Как автор работы и статьи -ЗАПРЕЩАЮ ЕЕ КОПИРОВАНИЕ,ПЕРЕЗАЛИВ(в том числе и видео) в любом виде.Размещение моих статей на другом сайте НЕ ВОЗМОЖНО.

Перчатки с подогревом своими руками

Они продают любую партию. Мне, во всяком случае, так отвечали («uvicom@inbox.ru»):

Вышлю метрами или килограммами.

Подводящий провод получился удачным, без доработок служит уже несколько лет .
На конце как раз модельный 60а разъем, но не хт60 другой, на нем клавишный выключатель и светодиод, к сиденью пилота подведен провод с питанием. Сам провод в резиновой изоляции взят с электрошнура утюга

Перчатку лень выворачивать полностью, да и муторно это, но выглядет внутри это так.

мощность
I^2 * R
или
U^2 / R

сопротивление определяется или по длине ленты или тестером.
если лента, например, 50 Ом / метр, а в перчатке вшит кусок 30 см, то сопротивление будет 50 * 0,3 = 15 Ом.

для аккумулятора 12В мощность будет 12*12/15=9,6.
т.е. округленно 10 Вт.

длиннее лента — меньше мощность .

при этом надо избегать перекрестий ленты (при отсутствии надежной изоляции). ток предпочитает течь по кратчайшему пути и будет перетекать в месте соединения, при этом закольцованная часть ленты перестанет нагреваться, а оставшаяся часть увеличит нагрев. возможно, в разы.

для сравнения маломощный паяльник 25-40Вт имеет температуру порядка 250 градусов. Утюг мощностью 1000Вт имеет температуру около 100 градусов.

с температурой это связать сложно, зависит от теплоизоляции, силы ветра и кучи прочего. разумеется в разных местах перчатки она будет разная. по этой же причине тяжело будет стабилизировать температуру термостатом. можно только попытаться распределять ленту пропорционально площади внешней поверхности перчатки в летном положении (ладони особого смысла греть нет если в них не зажат металлический холодный РУД.

лучше взять или регулятор или чередовать параллельное и последовательное включение перчаток. мощность при этом будет отличаться в 4 раза (см. формулы выше).

т.е. две перчатки по 10Вт включенные параллельно будут иметь мощность 10Вт+10Вт = 20 Вт (это, думаю, всем очевидно)
те же самые две перчатки соединенные последовательно будут иметь сопротивление вдвое больше и будут иметь суммарную мощность 5 Вт.

Редактировалось: Denis453 (29 Окт 2016), всего редактировалось 1 раз

Формулы тут не все так просто работают.
Коротко говоря: мощность рассчитать просто, а связать её с температурой нагрева — почти никак.

У термопровода есть удельное сопротивление на единицу длины. Скажем Г (ом на метр)
Умножаешь на длину провода L в метрах — получаешь полное сопротивление R = Г х L (ом)
Затем берёшь напряжение батареи — U (Вольт)
Делишь его на сопротивление — получаешь ток I = U/R (Ампер)
Умножаешь ток на напряжение получаешь мощность W = U x I или сразу W = (U x U) / R (ватт)

Пока было всё просто: Прикидываешь какой мощности тебе нужны перчатки и соответственно играешь тем чем можешь: либо напряжением, либо сопротивлением (то есть длиной термопровода).
Чем больше напряжение — тем больше мощность (квадратичная зависимость). Повышаешь напряжение в 2 раза — получаешь мощность больше в 4 раза.
Чем короче термопровод — тем больше мощность (линейная зависимость). Укорачиваешь провод в два раза — вроде бы у тебя становится меньше нагревательного элемента! Но мощность при этом увеличивается в 2 раза.
Поскольку руки — две, то можно ещё играть последовательным подключением перчаток к одной батарее. В этом случае мощность отдельной перчатки будет в 4 раза меньше, чем если обе к одной батарее присобачить параллельно.

Зная ток (в Амперах) и ёмкость батареи (в ампер-часах) прикидываешь сколько она времени будет работать (если не подзаряжать). Делишь ёмкость на ток, получаешь часы. Теперь стали часто ёмкость указывать по-новому в Ватт-часах. Тогда делишь её на суммарную мощность перчаток в ваттах. Но это всё не очень точно, поскольку, например, врут про ёмкость.

Далее всё ваще не просто! Особенно температура.
Главная проблема в том, что сама перчатка может быть разного качества и условия ношения разные. То есть непонятно сколько тепла будет уходит в единицу времени сквозь перчатку при какой температуре. Отсюда начинается «эмпирика». Вот тут говорят: 10 ватт — это «мало». (Как химик из «Новых приключений Неуловимых» — мало — много!). В Нирване вон аж 70 ватт!
Я не видел перчатки Нирваны. Но видел знаменитую картинку этих перчаток с тепловизора. Они «светятся» на тепловизоре, что говорит о том, что изоляция пропускает тепло. Но не ясно сколько. Если бы — теоретически — изоляция перчаток не пропускала бы тепло, то нам хватало бы и 5 ватт обогрева или вообще даже собственного тепла руки.
Отсюда мораль №1: нет смысла говорить о необходимой мощности перчатки без указания о какой именно перчатке идёт речь.
Мораль №2 — берём для переделки максимально «тёплую» перчатку саму по себе — без обогрева — и тогда нам понадобится меньше мощности её «топить» изнутри. Может и 10 ватт хватит. Если нам не требуется выполнять мелких движений пальцами — фотографировать или кнопочки какие жать — то и перчатку берём толстую, из правильных материалов, хорошо теплоизолирующую. Если вас, например, не достаточно греют купленные на пробу какие-то там термоперчатки — сверху на них по возможности надеваем ещё одни (или варежки) — и тогда может случиться, что при той же мощности будет уже достаточно тепло!
(Отступление — многие термоперчатки рекламируют с упором на ёмкость батареек и достоинства термоэлементов, когда надо бы рекламировать собственную изоляцию и малую теплопроводность материалов!)

Формулы для температуры по причине этой неопределённости — бесполезны: мы не знаем графика теплопроводности, то есть сколько мощности будет терять конкретная перчатка при конкретной разнице температур. А если вспомнить про разные места (ладонь, пальчики, палец на РУДе) — то понятно, что никакую температуру мы не вычислим.

Обычно мы методом «пробок и ошибок» делаем некую саморегулирующуюся систему, имея конкретные перчатки и некую ограниченную мощность батарей. Если повезёт с батареей и качеством перчаток — мощности хватит чтобы обогреть не только улицу, но и руки. При включении напряжения температура термоэлемента будет повышаться. Но будет повышаться и потеря мощности на улицу. Где-то они сравняются и температура остановится. Если ниже температуры руки, то и греть перчатки не будут. Если больше — будут греть, но температура не будет сильно расти, потому что лишняя мощность уйдёт с кровотоком в тело.
(Странно выглядит реклама, когда термометр радостно суют внутрь пустых перчаток, лежащих, очевидно, на столе при комнатной наружной температуре)

Идеально иметь очень мощный нагреватель и термодатчик внутри перчатки, который бы регулировал мощность. Или же иметь ручной регулятор для подстройки мощности «по ощущению». Или как минимум удобный выключатель: включил — погрелся — отключил.
Без выключателя/регулятора вполне можно изготовить перчатки, в которых тепло в полёте не будет чувствоваться совсем, но в помещении они будут просто жечь руки!

Сорри, что много букав и сведения все из серии «Капитан Матвей Очевидный»

Видео: как сделать перчатки с подогревом

Зима наступила, и холода не заставили себя ждать. Очень нужны в такую погоду теплые варежки или перчатки, но не все они отлично согревают в мороз. Поэтому идея смастерить перчатки с подогревом окажется весьма кстати. Очень полезны будут они для тех, кто любит зимнюю рыбалку, катание на санках и лыжах или просто проводит большое количество времени на улице. В продаже, конечно, можно найти подобные, однако гораздо интереснее их сделать самостоятельно. Важно соблюдать меры безопасности и работать с материалами в присутствии родителей и с их помощью.

Итак, перчатки с подогревом оснастим углеродным кабелем, который и предназначен для подачи тепла рукам. Еще понадобятся термотрубки, клей, силикон, провод, «крокодильчики» для проводов, 2 аккумулятора на 7,4 В, 2 регулятора биметаллического типа, паяльник, зажигалка, 2 светодиода, штекеры, переключатели, разъем и обычные прищепки.

Волокно на перчатке в длину должно быть 40 см, его необходимо в обязательном порядке закрепить соответственно со схемой на фото ниже. Если углеродное волокно широкое, можно и даже нужно его разделить на жилы и сплести из 2-х одно волокно. Так перчатки будут нагреваться не очень сильно и не будут быстро сажать аккумуляторы. 2 жилы углеволокна нагреют перчатки до +38 градусов. Литиево-ионного аккумулятора хватает на 4,5 часа работы.

Когда нить готова, нужно надежно закрепить ее на перчатке. Для этого жилы укладываются в соответствии со схемой, приклеиваются суперклеем, затем желательно укрепить их дополнительно автогерметиком. К кончикам всех контуров нужно теперь подсоединить провода. Места соединения изолируются термотрубками. В эту цепь теперь необходимо вмонтировать светодиод и выключатель для питания.

На греющий кабель нужно нанести силикон, удобно делать это с помощью шприца без иглы. Разравниваем силикон зубочисткой, чтобы была ровная линия, полностью покрывающая кабель. К проводам припаиваются штекеры, к выводам отсека для батареек нужно присоединить разъем. Теперь устанавливаем батарейки, крепим их на запястье с помощью ремешка. Перчатки с подогревом готовы!

Также можно сделать перчатки, которые будут нагреваться при подключении через USB-кабель. Можно использовать самые обычные вязаные перчатки. Чтобы провести тепло, необходимо вывернуть перчатки наизнанку. Рекомендуется применять нагревательный элемент нового поколения, это отличная современная разработка. Выполнен он в виде плетеной ленты и нагревается при подаче на нее электричества. Она гибкая и эластичная, купить ее можно в магазинах. Предпочтительно выбирать ширину 15 мм. Прошиваем ленту вдоль каждого пальца аккуратно, затем в области, где находится ладонь. Концы ленты обвязываем тонкой медной проволокой, которую нужно изолировать термоусадочной изоляцией. Осталось подключить провод питания и — готово! Перчатки нагреваются через накопитель либо ноутбук, если вдруг нужно поработать в холодном помещении.

Похолодало: обзор перчаток Pekatherm с подогревом

Pekatherm — производитель разного рода греющей продукции от грелок до одежды. Несмотря на то, что внешне никакой особой изысканности не наблюдается, сделаны вещи, как нам кажется, довольно добротно.

С учетом того, что зима в разгаре, решили посвятить этому бренду небольшой рассказ.

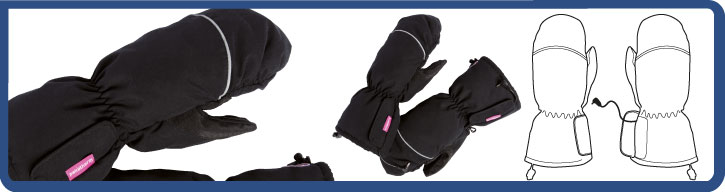

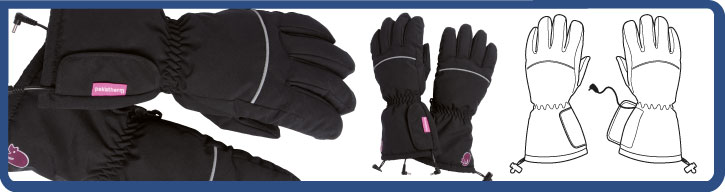

Ассортимент Pekatherm для рук — это перчатки и варежки с подогревом, которые работают как от обычных батареек, так и от аккумуляторов.

• GU930 — варежки, которые работают от обычных батареек. Работают в температурном режиме до 45 градусов в течение от 6 до 15 часов.

• GU920 — похожие по характеристикам недорогие перчатки с аналогичным способом «питания». Работают в температурном режиме до 65 градусов от 6 до 9 часов.

Каждая модель имеет свой дорогой аналог: варежки и перчатки в комплекте с фирменным аккумулятором. Он позиционируется для экстремальных условий и сильных холодов, способен обеспечивать более быстрый нагрев, более равномерную температуру и повышенную автономность. Плюс к этому сам аккумулятор способен быстро заряжаться.

Как все это устроено

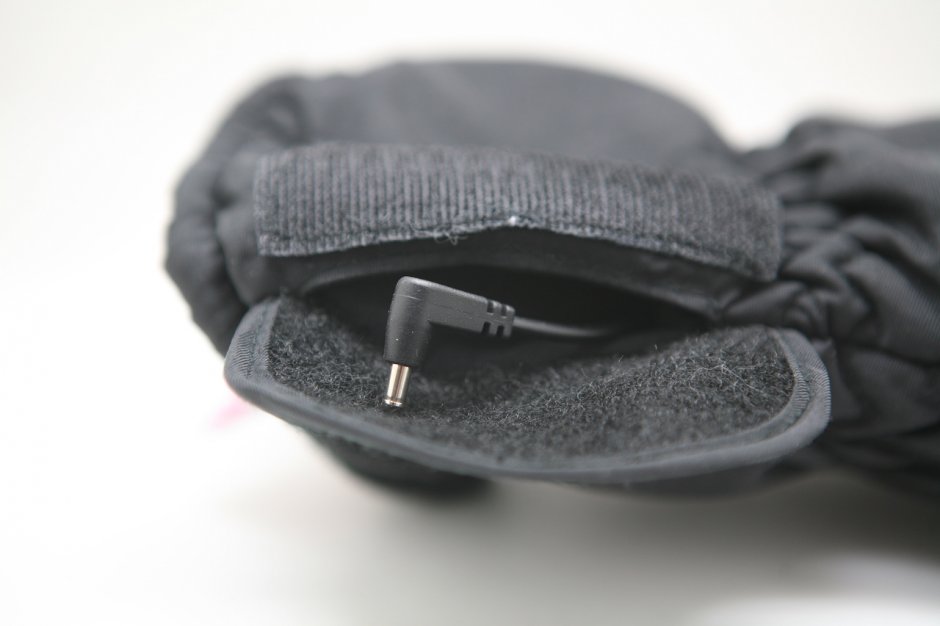

Большинство перчаток и варежек Pekatherm — это так называемые «дутики» с увеличенной верхней частью, которая выполняет роль кармана для аккумулятора или батареек. Сам аккумулятор подключается к проводу, который уходит внутрь. Перчатки и без обогрева позиционируются, как весьма теплые, и мы решили разобраться, в чем их секрет.

Как уточняется, перчатки состоят из уникального специально разработанного пятислойного материала, который:

1. Препятствует ветру, дождю, снегу
2. Контролирует внутреннюю влажность
3. Наружная ткань — отталкивающий внешний слой
4. Водонепроницаемая дышащая мембрана
5. Термоизоляционная мембрана
6. Нагревательный элемент
7. Внутренняя ткань

Снаружи и внутри все это легко проверить: верхний слой действительно внушает доверие в качестве водоотталкивающего и ветронепроницаемого. Внутренний — мягкий и приятный на ощупь, достаточно теплый. А что же дальше? Давайте посмотрим!

Сразу после вскрытия мы видим водонепроницаемую клеенку. Внешне она похожа на пакет, но на самом деле она достаточно прочная, тянется и не рвется. Она призвана защищать внутреннюю часть перчатки вместе с электроникой от влаги.

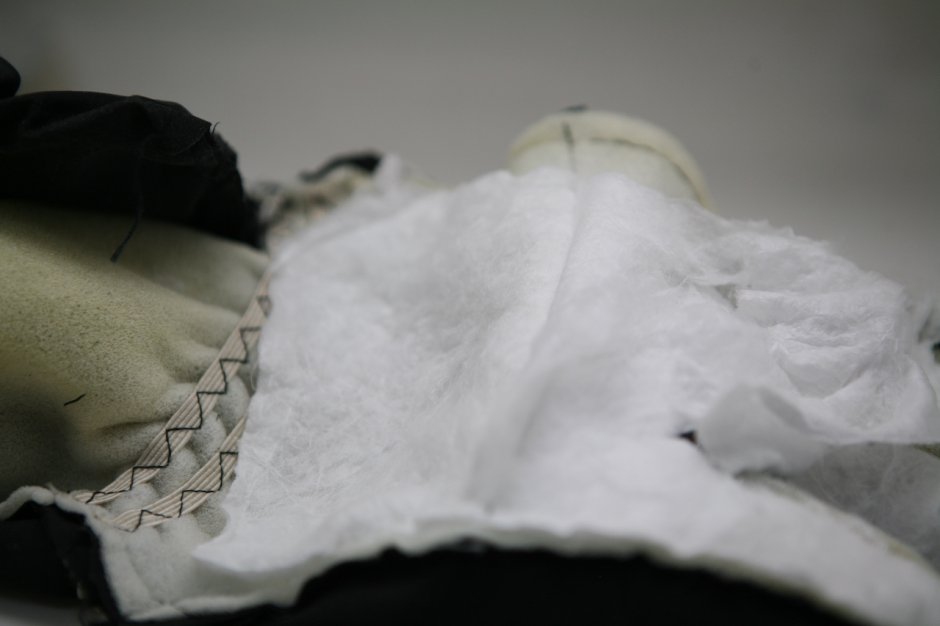

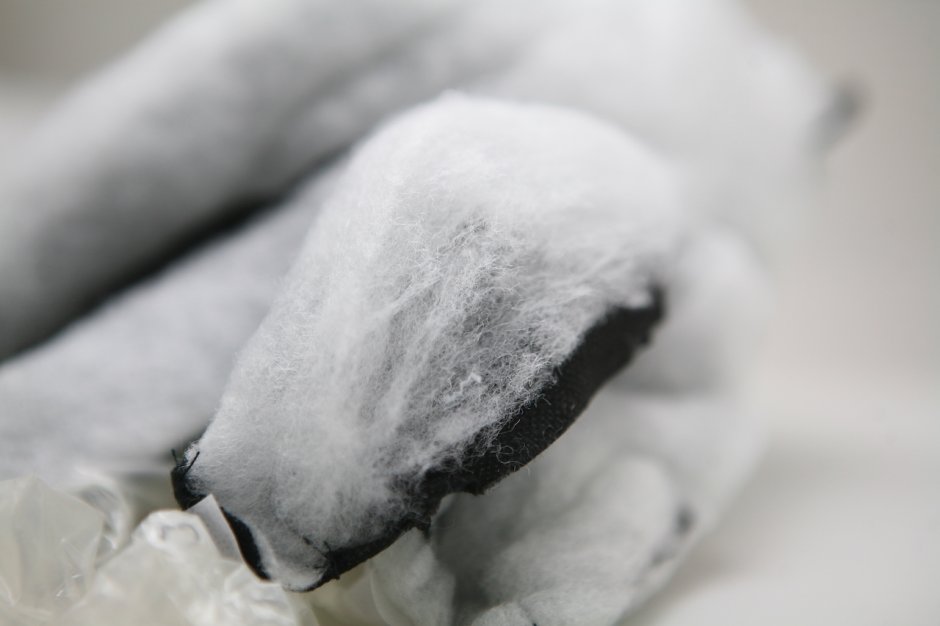

Сразу под ней — дополнительный слой утеплителя, вероятно, теплоизоляционная мембрана. Она похожа на вату, достаточно мягкая и располагается по всей площади руки.

Любопытно устроены пальцы перчаток: они состоят из двух частей. Непосредственно к отверстию для пальца сверху пристает тонкий и мягкий слой — это нагервательный элемент, электропроводящее композитное волокно.

Именно к нему в результате подводит провод, к которому цепляется аккумулятор. Зона обогрева у Pekatherm — тыльная сторона ладони и пальцы в отличие от аналогов, где аккумулятор может выполнять роль маленького радиатора.

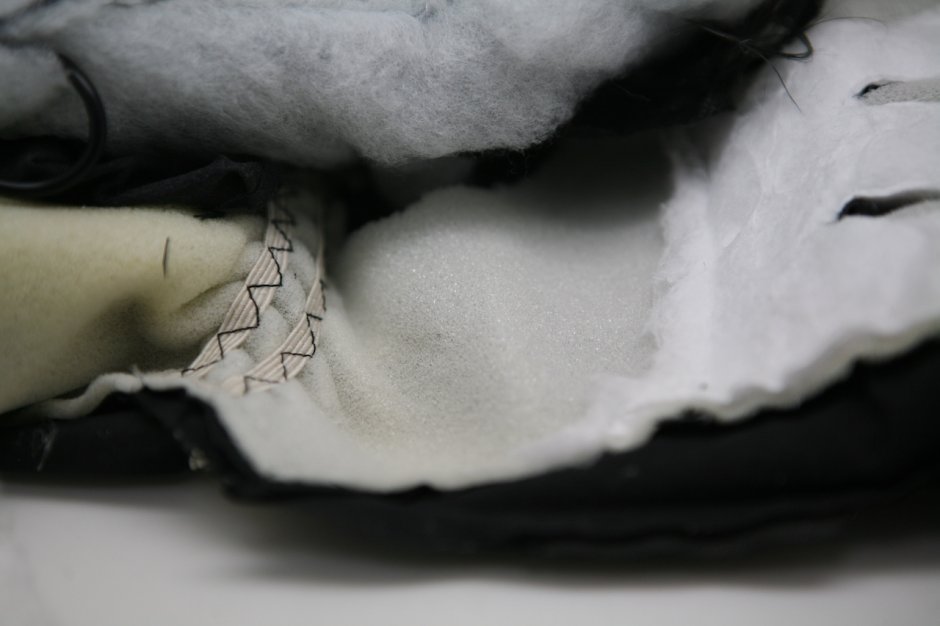

Два самых верхних слоя — это еще два утеплителя:

Ватная и поролоновая прокладки.

В общем и целом надо признать, что все внутри сделано на совесть и как обещано. Как минимум все необходимые слои обнаружить можно. Надо отметить, что несмотря на такую «напичканность», перчатки не особенно сковывают движения, они мягкие, пальцы в них свободно двигаются, как и в обычных перчатках аналогичного типа.

Внутренний материал, прилегающий к телу, довольно приятный:

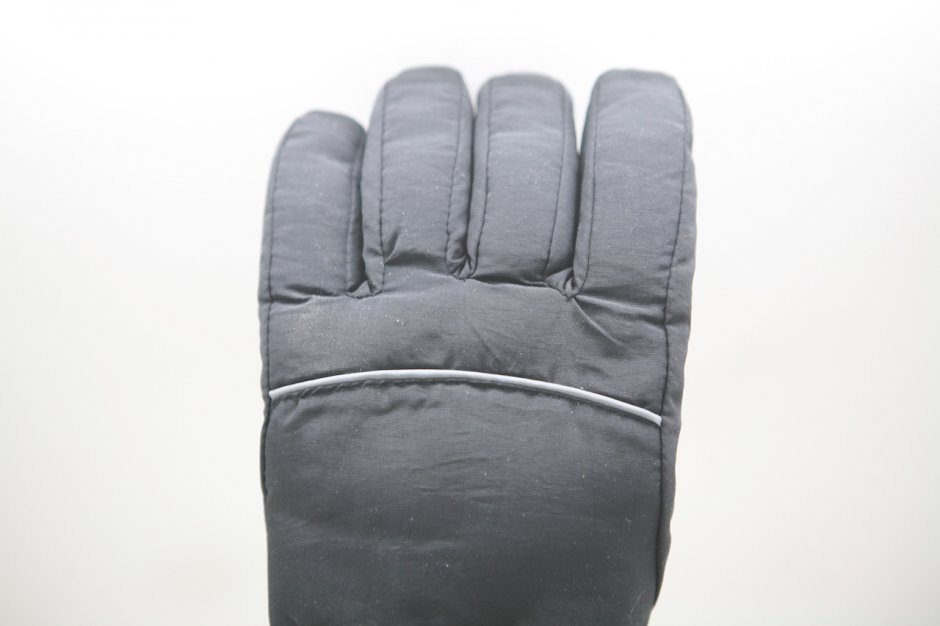

Внешний вид

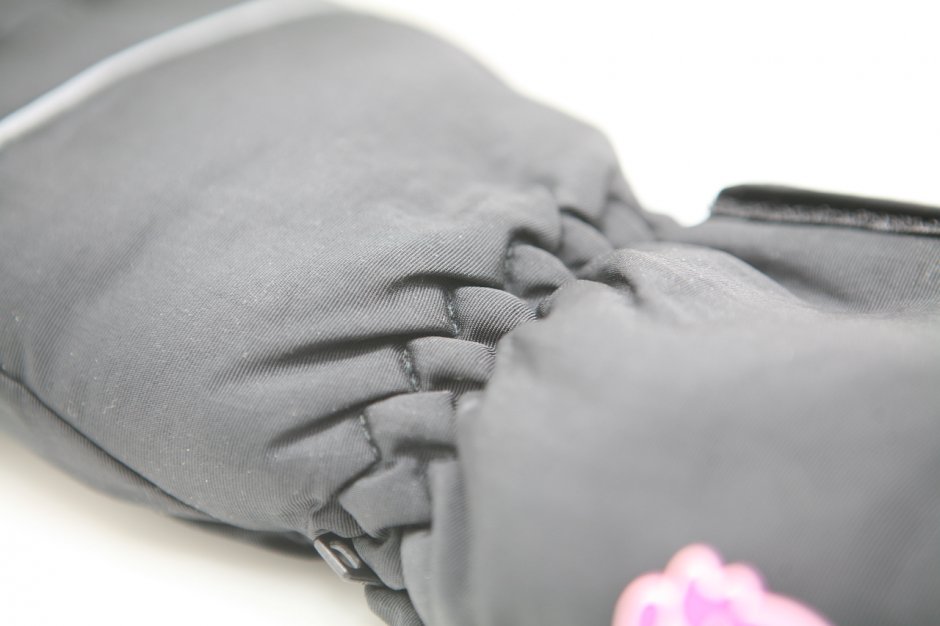

Перчатки неплохо проработаны и сшиты. Во всяком случае в процессе осмотра и «знакомства» с ними пришлось обратить внимание на то, что нигде не торчали никакие нитки, все швы были аккуратно выполнены, все было на своих местах.

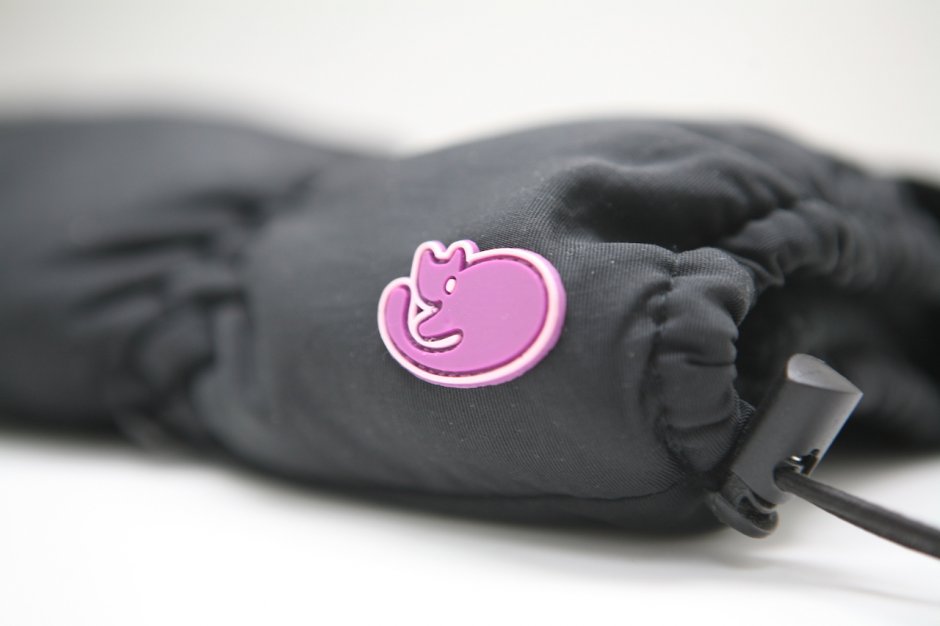

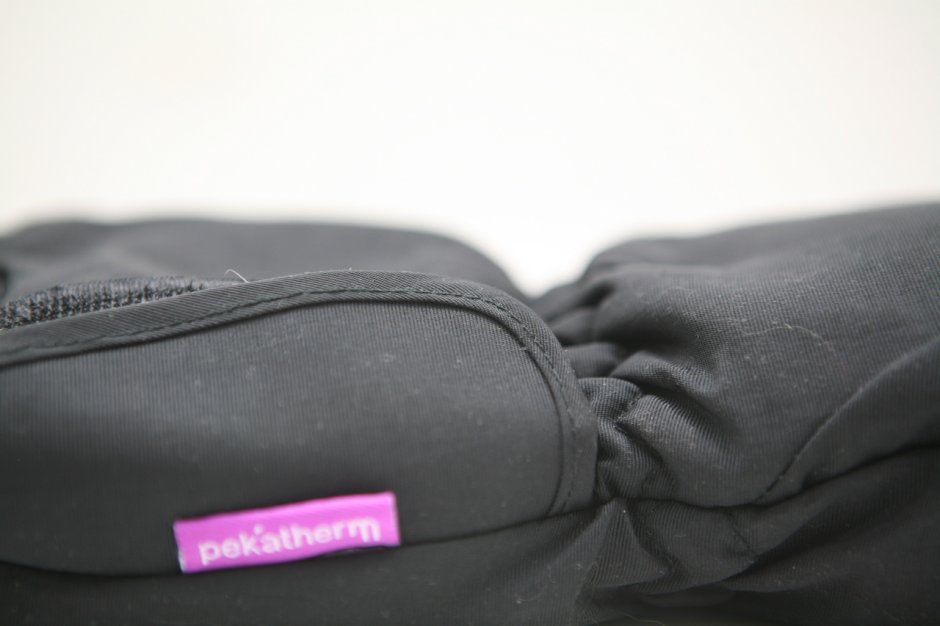

Из дополнительных элементов на перчатках: вышито название бренда на кармане для аккумулятора. Логотип-котик на верхней части перчатки. Тут же можно видеть резинку, которая регулирует посадку перчатки на руке.

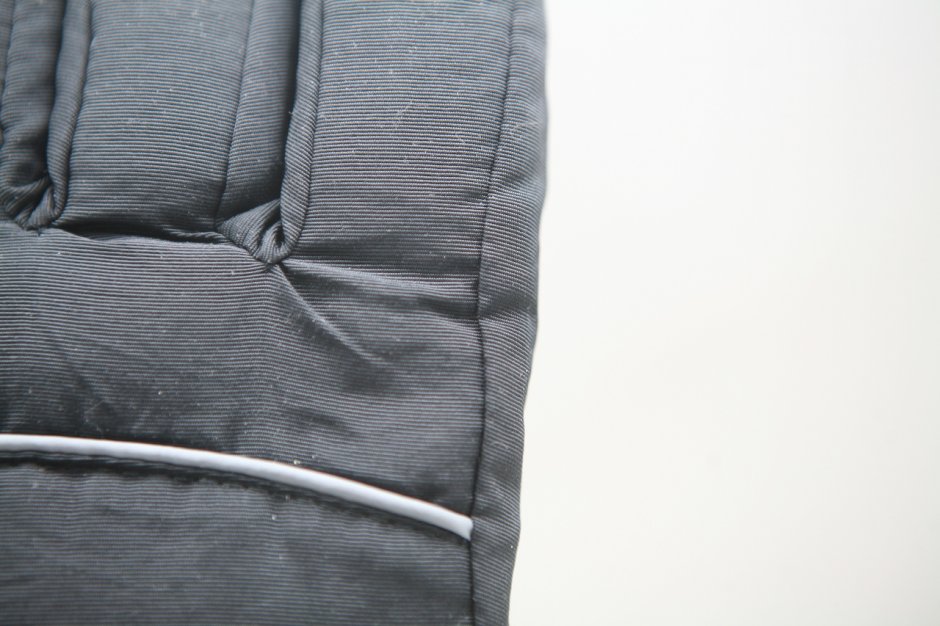

В верхней части с лицевой стороны находится светоотражающая полоса.

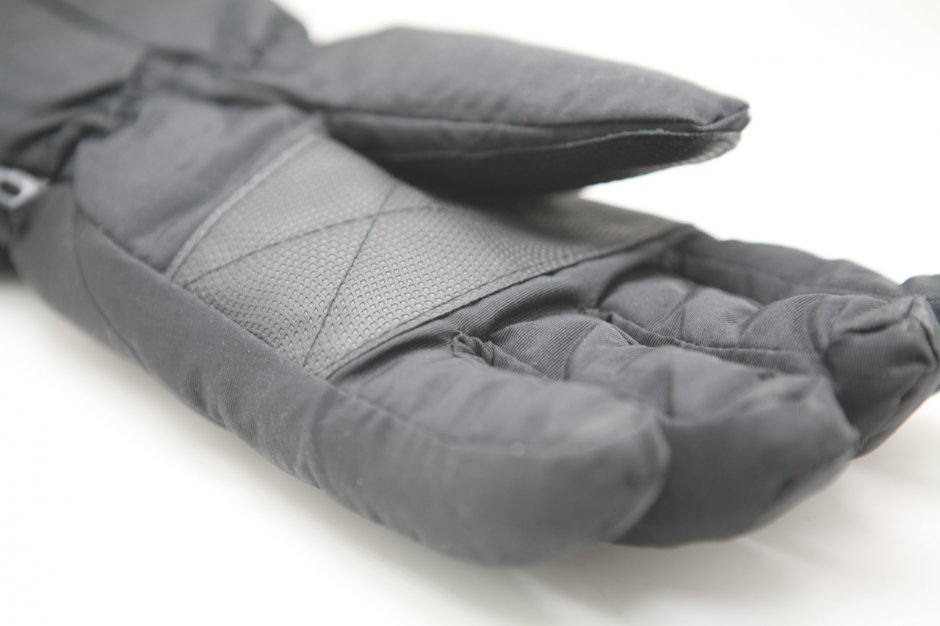

Со стороны ладони пришита антискользящая поверхность.

Подводя итог, признаем, что сделаны Pekatherm не так уж плохо: качественно собраны, отлично сшиты и в целом внушают доверие как аксессуар против холода. Особенно это актуальное в текущее время года. Несмотря на внушительный внешний объем, перчатки довольно легкие, в них удобно и комфортно. При этом они теплые и сами по себе без дополнительного аккумулятора.
