Датчик давления масла ваз фото

Датчик давления масла ВАЗ 2106

Работоспособность любого двигателя в автомобиле напрямую зависит от качества и количества масла, а также его давления, которое создается при помощи масляного насоса. Контролирует передачу показателей состояния этих параметров датчик давления масла.

Не каждый владелец ВАЗ 2106 знает, где находится тот или иной элемент. Датчик давления масла в этом автомобиле располагается на левой стороне блока цилиндров, под четвертой свечой зажигания. Не стоит путать данный элемент с датчиком температуры, который можно обнаружить тоже в блоке цилиндров, но немного выше.

Конструкция датчика включает в себя следующие элементы:

  • Круглый металлической бочонок, на котором находится одна клемма для присоединения провода.
  • Мембранный выключатель с контактом на торцевой поверхности.
  • Стальной тройник.
  • Бронзовые шайбы, выступающие в качестве уплотнителей.

Принцип работы бочонка основан на определении величины давления, гайка в случае необходимости успевает зафиксировать его отсутствие, а тройник играет роль соединительного элемента, вкрученного в двигатель.

Цена и артикул

На данный момент существует несколько датчиков давления масла на ВАЗ-2106 от разных производителей. Ниже представлена таблица наиболее распространенных из них, где указано название датчика, артикул и его цена.

Проверка и замена

Во время эксплуатации автомобиля ВАЗ 2106 датчик давления масла может выйти из строя, и основной причиной для этого послужит его износ. В основном, поломка обнаруживается при просмотре показателей датчика на приборной панели, а также о возможных неисправностях может сообщить аварийная лампочка.

В любом случае, перед тем, чтобы не делать поспешные выводы, следует проверить его работоспособность.

Так, например, если во время работы автомобиля неожиданно загорится аварийная лампочка, а стрелка при этом не будет отклоняться, то рекомендуется проверить исправность измерителя давления в датчике. Для того чтобы осуществить проверку, потребуется использовать рожковый ключ и манометр.

К манометру дополнительно прикручивается гибкий патрубок, имеющий резьбовой наконечник.

Последовательность проверки выглядит следующим образом:

  • Двигатель автомобиля выключается и остывает до температуры, не превышающей 60 0 С. Это необходимо для того, чтобы не обжечься во время проведения работ.
  • Следующим действием становится отсоединение проводов, прикрепляемых к датчику. Их можно вывернуть ключом вместе с тройником. При этом следует учитывать, что в процессе разборки датчика из блока может вылиться масло.

  • После этого в освободившееся отверстие вкручивают резьбовую часть патрубка и подтягивается. Затем заводится двигатель и ведется контроль за показаниями манометра. Схема подключения приведена на рисунке.

Если в результате измерения давления датчик выдает результаты, отличающиеся от стандартных – «7 Бар», то можно сделать вывод о наличии неисправностей в датчике и необходимости его замены.

Если же на приборной панели загорелся и тут же полностью отключился световой сигнал, то причина поломки может заключаться в:

  • выходе из строя лампочки;
  • обрыве проводов;
  • износе малого датчика, имеющего форму шестигранника.

Первые два варианта можно проверить с помощью мультиметра или специального тестера, которые продемонстрируют отличие нужных показателей от стандартных характеристик. Для того чтобы проверить работоспособность малого датчика, потребуется посмотреть, как лампочка реагирует на изменения. Выполняется это с помощью включения зажигания и снятия клеммы с проводов.

Замена элемента осуществляется путем откручивания любого из датчиков – большого или малого гаечным ключом. При этом важно обратить внимание на количество уплотнительных шайб, так как новая деталь может не содержать подобных комплектующих элементов. Стоит отметить, что обе детали не подлежат ремонту, их можно только заменить.

Что делать, если загорелся датчик

В том случае, если загорелась аварийная лампочка датчика давления масла, необходимо первым делом проверить уровень масла. Дело в том, что ее недостаток может снизить напор в масляной системе, что негативно отразится на работоспособности двигателя. Именно это фиксирует датчик давления масла.

При этом не стоит затягивать с доливом масла, так как любая дальнейшая поломка системы может привести к серьезным затратам на ремонт.

В результате нужно сказать, что эксплуатация ВАЗ-2106 требует ответственного отношения, регулярного осмотра работоспособности всех систем и элементов, среди которых немаловажную роль играет датчик давления масла.

Что надо знать о датчике давления масла ВАЗ 2106: устройство, способы проверки и замена

Работоспособность двигателя любого автомобиля зависит от наличия моторной смазки и давления, создаваемого масляным насосом. Чтобы водитель мог контролировать эти важные параметры, на панели приборов «классики» ВАЗ 2106 установлен соответствующий указатель и аварийная лампа, вспыхивающая красным светом. Оба индикатора получают информацию от одного элемента, встроенного в двигатель, — датчика давления масла. Деталь простая и при необходимости легко меняется своими руками.

Назначение датчика контроля давления масла

Все движущиеся и трущиеся детали силового агрегата постоянно омываются жидкой смазкой, подаваемой шестерёнчатым насосом из поддона картера двигателя. Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Результат — капитальный ремонт с заменой подшипников коленчатого вала, цилиндро-поршневой группы и так далее.

Чтобы уберечь владельца машины от указанных последствий, в классических моделях «Жигулей» предусмотрен двухуровневый контроль над системой смазки двигателя, действующий по такому алгоритму:

  1. После поворота ключа в замке и включения зажигания загорается красная контрольная лампа, сигнализирующая об отсутствии давления масла. Стрелка указателя стоит на нуле.
  2. В первые 1—2 секунды после запуска мотора индикатор продолжает гореть. Если подача масла производится в нормальном режиме, лампа гаснет. Реальное давление, создаваемое насосом, стрелка показывает сразу.
  3. При отключении двигателя, потере большого количества смазки или возникновении неполадок красный индикатор моментально загорается.
  4. Если напор смазки в каналах мотора уменьшается до критического, лампочка начинает вспыхивать периодически.

Неисправности, ведущие к падению давления — поломка либо износ масляного насоса, полная выработка вкладышей коленчатого вала или пробой картера.

Главную роль в работе системы играет датчик — элемент, фиксирующий напор масла в одном из основных каналов двигателя. Индикатор и указатель — всего лишь средства отображения информации, передаваемой измерителем давления.

Расположение и внешний вид прибора

Датчик, устанавливаемый на классические модели ВАЗ 2106, состоит из следующих деталей:

  • элемент в виде круглого металлического бочонка с одной клеммой для присоединения провода (заводское название — ММ393А);
  • вторая деталь — мембранный выключатель в виде гайки с контактом на торце (обозначение — ММ120);
  • стальной тройник, куда прикручиваются вышеуказанные детали;
  • уплотнительные бронзовые шайбы.

Большой «бочонок» ММ393А предназначен для измерения величины давления, «гайка» с клеммой ММ120 фиксирует его отсутствие, а тройник — это соединительный элемент, вкручиваемый в двигатель. Месторасположение датчика — на левой стенке блока цилиндров (если смотреть по направлению движения машины) под свечой зажигания №4. Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К обоим контактам подключены провода, ведущие внутрь салона, к торпедо.

В более поздних моделях «классики» ВАЗ 2107 стрелка указателя на приборной панели отсутствует, оставлена лишь контрольная лампа. Поэтому используется урезанная версия датчика без тройника и большого бочонка.

Устройство и схема подключения

Задача мембранного выключателя, выполненного в виде гайки с клеммой, — своевременно замыкать электрическую цепь с контрольной лампой при падении давления смазки. Приборчик состоит из таких деталей:

  • металлический корпус в виде шестигранника;
  • контактная группа;
  • толкатель;
  • мембрана измерительная.
Читать еще:  Масло в вариатор аутлендер

Элемент включён в цепь по простейшей схеме — последовательно с индикатором. Нормальное положение контактов – «замкнуто», поэтому после включения зажигания лампочка загорается. В заведённом моторе возникает напор масла, поступающего к мембране через тройник. Под давлением смазки последняя нажимает толкатель, размыкающий контактную группу, в результате индикатор гаснет.

Когда в двигателе возникает одна из неисправностей, вызывающих снижение напора жидкой смазки, эластичная мембрана возвращается в первоначальное положение и электрическая цепь замыкается. Водитель сразу видит проблему по вспыхнувшей «контрольке».

Устройство второго элемента — «бочонка» под названием ММ393А несколько сложнее. Главную роль здесь тоже играет упругая мембрана, соединённая с исполнительным механизмом — реостатом и ползунком. Реостат представляет собой катушку из хромоникелевой проволоки повышенного сопротивления, а ползунок — это подвижный контакт, перемещающийся вдоль витков.

Электрическая схема подключения датчика и указателя аналогична первой — реостат и прибор стоят в цепи последовательно. Алгоритм работы следующий:

  1. Когда водитель включает зажигание, в цепь подаётся напряжение бортовой сети. Ползунок стоит в крайнем положении, а сопротивление обмотки — максимальное. Стрелка прибора держится на нуле.
  2. После запуска мотора в канале появляется масло, поступающее через тройник в «бочонок» и давящее на мембрану. Она растягивается и толкателем двигает ползунок по обмотке.
  3. Общее сопротивление реостата начинает снижаться, ток в цепи возрастает и заставляет отклоняться стрелку указателя. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

На снижение масляного напора датчик реагирует в обратном порядке. Усилие на мембране уменьшается, она отбрасывается назад и тянет за собой ползунок. Тот включает в цепь новые витки обмотки реостата, сопротивление увеличивается, стрелка прибора падает к нулю.

Видео: какое давление должен показывать исправный прибор

Как проверить и заменить элемент

В процессе длительной эксплуатации внутренние детали датчика изнашиваются и периодически выходят из строя. Неисправность проявляется в виде неправдивых показаний индикационной шкалы либо постоянно горящей аварийной лампе. Прежде чем делать выводы о поломках силового агрегата, крайне желательно проверить работоспособность датчика.

Если при работающем двигателе загорелась «контролька», а указатель упал на ноль, ваше первое действие — немедленно заглушить мотор и не запускать до обнаружения проблемы.

Когда лампочка зажигается и тухнет своевременно, а стрелка не отклоняется, следует проверить исправность масляного датчика — измерителя давления ММ393А. Потребуется рожковый ключ размером 19 мм и манометр со шкалой до 10 Бар (1 МПа). К манометру нужно прикрутить гибкий патрубок с резьбовым наконечником М14 х 1,5.

Порядок проверки следующий:

  1. Заглушите двигатель и дайте остыть до 50—60 °С, чтобы не пришлось обжигать руки во время работы.
  2. Отсоедините от датчиков провода и выверните их ключом на 19 мм вместе с тройником. Учтите, в момент разборки из блока может вытечь небольшое количество масла.

В дороге масляный датчик ВАЗ 2106 проверить сложнее, поскольку под рукой нет манометра. Чтобы убедиться в наличии смазочного материала в каналах мотора, выкрутите элемент, отсоедините главный провод зажигания и вращайте коленвал стартером. При исправном насосе из отверстия выплеснется масло.

Если стрелка на шкале приборов показывает нормальное давление (в диапазоне 1—6 Бар), но при этом горит красная лампа, явно вышел из строя малый мембранный датчик ММ120.

Когда световой сигнал не горит вовсе, рассматривайте 3 варианта:

  • перегорела лампочка;
  • обрыв проводки;
  • пришёл в негодность малый датчик в виде шестигранника.

Первые 2 версии легко проверить путём прозвонки тестером либо мультиметром. Исправность мембранного элемента испытывается так: включите зажигание, снимите с клеммы провод и замкните на массу автомобиля. Если лампа загорится, смело меняйте датчик.

Замена производится путём откручивания большого или малого датчика гаечным ключом. Важно не растерять уплотнительные бронзовые шайбы, поскольку в комплекте с новой деталью их может не оказаться. Потеки моторной смазки из отверстия удалите ветошью.

Оба измерителя не подлежат ремонту, только замене. Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным.

Видео: как проверяется давление смазки манометром

Видео: замена датчика ВАЗ 2106

Функции и работа указателя

Назначение прибора, встроенного в торпедо слева от тахометра, — отображать уровень давления моторного масла, ориентируясь по датчику. Принцип действия указателя напоминает работу обычного амперметра, реагирующего на изменение силы тока в цепи. Когда механический реостат внутри измерительного элемента изменяет сопротивление, сила тока возрастает либо уменьшается, отклоняя стрелку. Шкала проградуирована в единицах давления, соответствующих 1 Бар (1 кгс/см 2 ).

Прибор состоит из следующих основных элементов:

  • корпус круглой формы;
  • стрелочный механизм с постоянным магнитом и обмотками;
  • контрольная лампочка, присоединённая к соответствующему датчику отдельной линией;
  • шкала с лампой подсветки;
  • резистор компенсационный;
  • соединительные провода с разъёмом.

Нулевые показания устройства соответствуют сопротивлению цепи 320 Ом. Когда оно снижается до 100—130 Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Указатель давления моторной смазки «Жигулей» — довольно надёжный элемент, ломающийся очень редко. Если стрелка не желает покидать нулевую отметку, то виновником обычно оказывается датчик. Когда вы сомневаетесь в работоспособности показывающего устройства, проверьте его простым методом: измерьте напряжение на контактах подключения масляного датчика ММ393А при заведенном двигателе. Если напряжение присутствует, а стрелка лежит на нуле, прибор следует поменять.

Система слежения за давлением масла ВАЗ 2106 с двумя датчиками и механическим указателем отличается простотой и надёжностью в работе. Невзирая на устаревшую конструкцию, автолюбители нередко покупают и ставят эти измерители на другие, более современные автомобили, оснащённые с завода лишь контрольным индикатором. Примеры — обновлённая ВАЗовская «семёрка», Chevrolet Aveo и Niva.

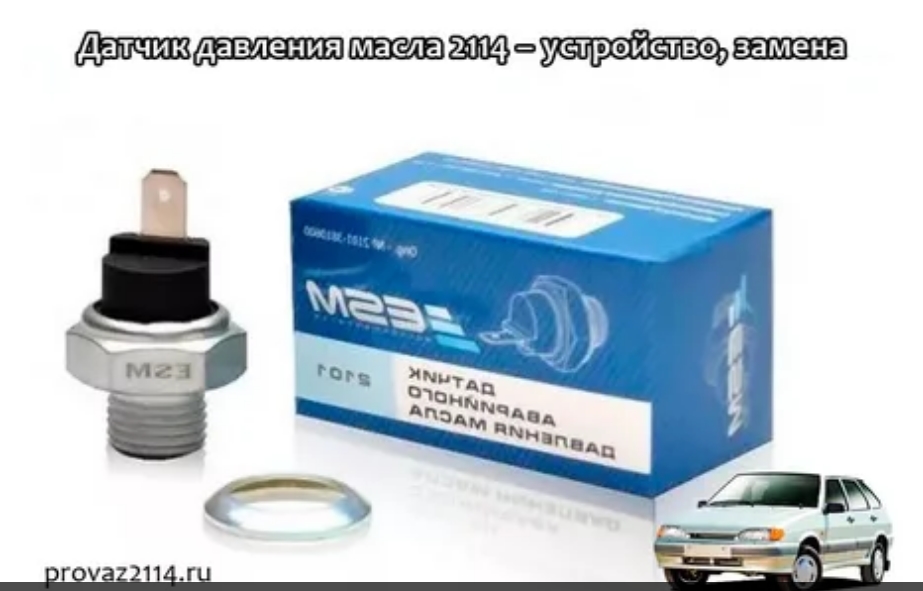

Датчик давления масла 2114 – устройство, замена

На ВАЗ 2114 датчик давления масла (ДДМ) считается одним из самых важнейших устройств контроля. Благодаря этому датчику на приборной панели показывается информация, необходимая при контроле уровня моторного масла, для проведения своевременного доливания смазочного средства.

Важность устройства при работе автомобиля

Данные, передаваемые прибором на бортовую панель, являются важной информацией.

Они свидетельствуют о возможных неполадках в работе машины:

  • понижение масляного уровня ниже минимального значения;
  • засоры масляного фильтра;
  • нарушение проводов контроллера;
  • появление осадочных отложений в масляном поддоне;
  • сбой в работе насоса подающего масло;
  • вытекание моторного масла.

Также индикатор может сигнализировать о неисправности непосредственно самого устройства давления масла, в отличие от других поломок – эта является незначительной.

Что же следует знать о работе датчика давления масла 2114

Сбой работоспособности прибора приводит к неправильной подаче данных, что провоцирует нарушения функционирования узлов ДВС. За период эксплуатации автомашины на датчик давления масла 2114 воздействуют агрессивные среды, вызывающие поломку детали. Появление механических повреждений также провоцирует поломки контрольного прибора измерений.

Устройство и размещение ДДМ

Где на ВАЗ 2114 стоит датчик давления масла определить не сложно, на любом современном автомобиле, датчик располагается под капотом рядом воздушным фильтром.

Датчик аварийного давления масла ВАЗ 2114 имеет простейшую конструкцию – механизм для передачи данных, измерительная мембрана, герметичные контакты закрыты металлическим корпусом. Масла давит на мембрану, при появлении неисправностей на экране бортового компьютера появляется предупредительный сигнал.

Проверка масляного датчика своими силами

При подозрительной работе прибора, рекомендуется проверить масляный датчик ВАЗ 2114.

Выполняя проверку можно воспользоваться проверенными способами:

  • Используя манометр. Первым делом необходимо выкрутить ДДМ, в свободное гнездо от датчика установить манометр. Дальше следует запустить двигатель, и зафиксировать показания контрольного прибора. Норма давления не должна опускаться ниже 0,65 атм. Если показания давления в пределах нормы, а в работе датчика загорается лампа контроля, то необходимо заменить устройство.
  • Если под рукой манометра не оказалось. Вывернуть датчик, прокрутить стартер, но двигатель не заводить. При наличии в отверстии закрепления датчика появляется масло – значит давление в допустимых нормах, но ДДМ необходимо заменить.

Особенности проведения диагностики

Перед проведением диагностики рекомендуется провести визуальный осмотр прибора на наличие повреждений корпуса контроллера, пятен от вытекания жидкости из мотора и других изменений. При обнаружении масляных следов, требуется удостовериться, что возникновение неисправности заключается в датчике, убедиться в этом поможет осмотр силового агрегата. Когда из регулятора идет вытекание расходных материалов – причина неполадки связана с износом уплотнения. А если подкапывание масляной жидкости происходит из разъемов клемм, без замены контроллера не обойтись.

Для более точного определения неисправностей при работе устройства поможет выявить диагностика с использованием вольтметра:

Для этого потребуется яма или эстакада и выполнение последующей инструкции:

  • открутить болты фиксации защитного покрытия агрегата;
  • демонтировать защиту;
  • при обнаружении ДДМ, запустить двигатель;
  • произвести отключение провода питания от устройства;
  • при помощи тестера произвести диагностирование напряжения (норма напряжения 12 вольт).

При пониженном напряжении причиной неисправности является в блоке индикации или контактах электроцепи, а также ее обрыве.

Приобретение датчика и последующая установка

Выбор датчика

Для ВАЗ 2114 датчики давления масла легко приобрести в каждом магазине, специализирующемся на продаже деталей для машин. Данный измеритель всегда есть в продаже, и относится к недорогостоящим запчастям.

Внутри автомобильного двигателя имеются элементы, между частями которых происходит трение. В ходе работы элементы подвергаются сильному нагреванию, что способствует их постепенному разрушению и деформации.

Чтобы избежать преждевременного износа деталей мотора, необходимо внутрь его залить масло. Это способствует созданию защитного слоя, который снижает силу трения, благодаря чему уменьшается износ комплектующих частей. В связи с этим ресурсы силового агрегата значительно увеличивается.

Замена датчика

Заменить датчик не составит особого труда – не сложная разновидность ремонта авто, осилить которую способен неопытный новичок. Главное в ремонте знать ВАЗ 2114, где находится датчик давления масла, и держать под рукой необходимый набор ключей автомобилиста и немного свободного времени.

При замене следует придерживаться следующего алгоритма действий:

  • По описаниям каталога и руководству по эксплуатации ознакомиться с деталью, ее конструкцией, внешним видом;
  • Поднять капот, удалить клеммы на аккумуляторе;
  • Снять защитный пыльник с измерителя, требующего замены;
  • Отсоединить провода, подходящие к устройству;
  • Используя ключи извлечь нерабочий прибор, и поставить новый на освободившееся место;
  • Выполнить подключение проводов к новому устройству, надеть защитный колпачок.

Вот такими незамысловатыми действиями произведена замена прибора измерения. Далее завести мотор и проконтролировать, что на приборную панель не подается сигнал возникновения о давлении масла на критическом уровне.

Бывают случаи, когда замена датчика не дала результата, и индикатор не прекращает подавать сигнал тревоги.

В этой ситуации не обойтись без профилактических мероприятий:

  • Замена масляного фильтра;
  • Проверка исправности лампы контроля на панели приборов;
  • Оценка текущего состояния смазочных материалов, при необходимости замена или долив;
  • Качественная чистка масляного поддона: так как в нем скапливаются грязь и осадок в больших количествах;
  • Диагностика состояния магистрали, подающей смазку (проводится в специализированных сервисах);
  • Проверка функциональности состояния насоса для подачи масла, по мере необходимости произвести его замену.

Следует иметь в виду, что частой причиной нехватки масла, становится использование некачественной смазки с низкой степенью вязкости. Бывает, что двигатель «пожирает» масло в результате не качественной сборки после капитального ремонта или по причине износа маслосъемных колец.

Проведенная диагностика не дала нужного результата, рекомендуется отогнать авто в сервис. Ездить при понижении уровня масел в моторе не желательно, потому как это опасно не только для самой автомашины, но и для окружающих машин и многих участников в движении. О недостатке масла свидетельствует участившийся перегрев мотора, снижение мощности, а также проявление посторонних шумов или стука.

Как проверить датчик давления масла ваз 2106, схема подключения и замена, инструкции с фото и видео

В переднеприводных ВАЗах, в отличие от «классики», отсутствует указатель давления масла, а присутствует только лампа аварийно низкого давления масла. Казалось бы, стрелочный указатель не особо то и нужен, о критически упавшем давлении масла в системе даст знать контрольная лампочка на панели приборов. Но для тех, кто в свое время ездил на классике, стрелочного указателя может не хватать. Да и просто некоторым бывает приятно осознавать, что он контролирует работу всех систем автомобиля в полной мере.

Поэтому в этой статье рассмотрим, как вывести показания давления масла в двигателе на панель приборов ВАЗ 2109.

Для этого нам понадобятся:

Датчик давления масла на 1,5 л 8-клапанном двигателе «девятки» находится на блоке цилиндров на стороне, обращенной к салону в районе кожуха ГРМ.

Выкручиваем штатный датчик, на его место вкручиваем переходник (с тройником), а в тройник обратно вкручиваем штатный датчик аварийного давления масла и «шестерочный» датчик на стрелочный указатель. Не забываем установить медные шайбы, предварительно их прокалив на огне для придания им мягкости и пластичности. Плотно затягиваем все соединения.

Теперь наш прибор нужно подключить. Для этого нужно провести провод от датчика на двигателе в салон, до места установки указателя. На датчике от ВАЗ 2106 5 контактов, подключение их нужно осуществлять как на рисунке:

Установить сам указатель давления можно вместо гидрокорректора фар – мало кто его использует, да и мало где он работает. Можно выбрать другое место, кому как больше нравится.

Вот примеры установки:

Все, теперь наш автомобиль оснащен указателем давления масла, можно пользоваться.

#1 Quattro

#2 Gmek

#3 Aleksey

#4 Muchachos

#5 2-ешник

Quattro,машина как я понял 2101?

  • оранжевый — питание на +. Можно брать с питания которое на приборку — тоже оранжевый (или красный) в колодке
  • серый на датчик лампы давления — этот провод уже есть (серый)
  • серо-чёрный на датчик указателя прокладывать нужно
  • белый — подсветка. Есно брать с подсветки приборки —белый провод в колодке
  • чёрно-белый — масса (кузов) тоже есть в колодке приборки

10 Класс или колледж тест

Сообщение изменено: 2-ешник, 11 Декабрь 2010 — 17:44.

Если хочешь мне что-то сказать, попытайся использовать рот. типа(с)БГ

#6 Quattro

#7 Quattro

Шо-то він напостой показує максімум — 8 атмосфер. Не правильно походу підключив .

Добавлено через 10 минут Підключав так:

#8 R.I.D.I.K

#9 Aleksey

#10 R.I.D.I.K

#11 Quattro

#12 slavik2101

[quote name=’Quattro’]Шо-то він напостой показує максімум — 8 атмосфер. Не правильно походу підключив .

Стрелка поднимается когда включаешь зажигание или когда заводишь? контрольная лампа горит при включенном зажигании, когда заводишь тухнет??

#13 Quattro

[quote name=’slavik2101′][quote name=’Quattro’]Шо-то він напостой показує максімум — 8 атмосфер. Не правильно походу підключив .

Стрелка поднимается когда включаешь зажигание или когда заводишь? контрольная лампа горит при включенном зажигании, когда заводишь тухнет??[/QUOTE]

Зажиганіє врублене — лампочка світить, стрєлка на 8Завожу — лампа тухне, стрєлка показує 8

#14 R.I.D.I.K

#15 TheForester

Зажиганіє врублене — лампочка світить, стрєлка на 8Завожу — лампа тухне, стрєлка показує 8

#16 Quattro

Отсоедини клемму от датчика и посмотри, какие будут показания прибора.

#17 slavik2101

#18 TheForester

попробуй поменять местами оранжевый и серо-черный или на двигателе может перепутал провода, поменяй местами.

#19 Quattro

#20 2-ешник

по схеме всё верно. Уже было подумал что память на старости лет подвела, ан нет! схема 100% правильная. Проверил.Скорее всего датчик глючный.

Сними провод с датчика (датчик указателя давления). Включи зажигание. Если стрелка вернётся в начало шкалы, значит датчик фтопку (или вернуть продавцу).

Воет передний мост на ниве шевроле

Если есть мультиметр, можешь датчик сразу в магазине проверить. Сопротивление исправного датчика 290-320Ом

как подключить датчик температуры шестерошный, приборка 011

подключение мало чем отличается от указателя масла

  • оранжевый — питание на +. Можно брать с питания которое на приборку — тоже оранжевый в колодке
  • зелёный — на датчик температуры ОЖ. Подключаем к проводу с датчика зелёному в колодке приборки.
  • белый — подсветка. Есно брать с подсветки приборки —белый провод в колодке
  • чёрно-белый — масса (кузов) тоже есть в колодке приборки.

Если хочешь мне что-то сказать, попытайся использовать рот. типа(с)БГ

Работоспособность любого двигателя в автомобиле напрямую зависит от качества и количества масла, а также его давления, которое создается при помощи масляного насоса. Контролирует передачу показателей состояния этих параметров датчик давления масла.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Не каждый владелец ВАЗ 2106 знает, где находится тот или иной элемент. Датчик давления масла в этом автомобиле располагается на левой стороне блока цилиндров, под четвертой свечой зажигания. Не стоит путать данный элемент с датчиком температуры, который можно обнаружить тоже в блоке цилиндров, но немного выше.

Конструкция датчика включает в себя следующие элементы:

  • Круглый металлической бочонок, на котором находится одна клемма для присоединения провода.
  • Мембранный выключатель с контактом на торцевой поверхности.
  • Стальной тройник.
  • Бронзовые шайбы, выступающие в качестве уплотнителей.

Принцип работы бочонка основан на определении величины давления, гайка в случае необходимости успевает зафиксировать его отсутствие, а тройник играет роль соединительного элемента, вкрученного в двигатель.

Цена и артикул

На данный момент существует несколько датчиков давления масла на ВАЗ-2106 от разных производителей. Ниже представлена таблица наиболее распространенных из них, где указано название датчика, артикул и его цена.

Проверка и замена

Во время эксплуатации автомобиля ВАЗ 2106 датчик давления масла может выйти из строя, и основной причиной для этого послужит его износ. В основном, поломка обнаруживается при просмотре показателей датчика на приборной панели, а также о возможных неисправностях может сообщить аварийная лампочка.

В любом случае, перед тем, чтобы не делать поспешные выводы, следует проверить его работоспособность.

Задняя подушка коробки передач ваз 2110

Так, например, если во время работы автомобиля неожиданно загорится аварийная лампочка, а стрелка при этом не будет отклоняться, то рекомендуется проверить исправность измерителя давления в датчике. Для того чтобы осуществить проверку, потребуется использовать рожковый ключ и манометр.

  • К манометру дополнительно прикручивается гибкий патрубок, имеющий резьбовой наконечник.
  • Последовательность проверки выглядит следующим образом:
  • Двигатель автомобиля выключается и остывает до температуры, не превышающей 60 0 С. Это необходимо для того, чтобы не обжечься во время проведения работ.
  • Следующим действием становится отсоединение проводов, прикрепляемых к датчику. Их можно вывернуть ключом вместе с тройником. При этом следует учитывать, что в процессе разборки датчика из блока может вылиться масло.
  • После этого в освободившееся отверстие вкручивают резьбовую часть патрубка и подтягивается. Затем заводится двигатель и ведется контроль за показаниями манометра. Схема подключения приведена на рисунке.
  1. Если в результате измерения давления датчик выдает результаты, отличающиеся от стандартных – «7 Бар», то можно сделать вывод о наличии неисправностей в датчике и необходимости его замены.
  2. Если же на приборной панели загорелся и тут же полностью отключился световой сигнал, то причина поломки может заключаться в:
  • выходе из строя лампочки;
  • обрыве проводов;
  • износе малого датчика, имеющего форму шестигранника.

Первые два варианта можно проверить с помощью мультиметра или специального тестера, которые продемонстрируют отличие нужных показателей от стандартных характеристик. Для того чтобы проверить работоспособность малого датчика, потребуется посмотреть, как лампочка реагирует на изменения. Выполняется это с помощью включения зажигания и снятия клеммы с проводов.

Замена элемента осуществляется путем откручивания любого из датчиков – большого или малого гаечным ключом. При этом важно обратить внимание на количество уплотнительных шайб, так как новая деталь может не содержать подобных комплектующих элементов. Стоит отметить, что обе детали не подлежат ремонту, их можно только заменить.

Что делать, если загорелся датчик

В том случае, если загорелась аварийная лампочка датчика давления масла, необходимо первым делом проверить уровень масла. Дело в том, что ее недостаток может снизить напор в масляной системе, что негативно отразится на работоспособности двигателя. Именно это фиксирует датчик давления масла.

  • При этом не стоит затягивать с доливом масла, так как любая дальнейшая поломка системы может привести к серьезным затратам на ремонт.
  • В результате нужно сказать, что эксплуатация ВАЗ-2106 требует ответственного отношения, регулярного осмотра работоспособности всех систем и элементов, среди которых немаловажную роль играет датчик давления масла.

Датчик давления масла ВАЗ 2106

Работоспособность любого двигателя в автомобиле напрямую зависит от качества и количества масла, а также его давления, которое создается при помощи масляного насоса. Контролирует передачу показателей состояния этих параметров датчик давления масла.

Не каждый владелец ВАЗ 2106 знает, где находится тот или иной элемент. Датчик давления масла в этом автомобиле располагается на левой стороне блока цилиндров, под четвертой свечой зажигания. Не стоит путать данный элемент с датчиком температуры, который можно обнаружить тоже в блоке цилиндров, но немного выше.

Конструкция датчика включает в себя следующие элементы:

  • Круглый металлической бочонок, на котором находится одна клемма для присоединения провода.
  • Мембранный выключатель с контактом на торцевой поверхности.
  • Стальной тройник.
  • Бронзовые шайбы, выступающие в качестве уплотнителей.

Принцип работы бочонка основан на определении величины давления, гайка в случае необходимости успевает зафиксировать его отсутствие, а тройник играет роль соединительного элемента, вкрученного в двигатель.

Цена и артикул

На данный момент существует несколько датчиков давления масла на ВАЗ-2106 от разных производителей. Ниже представлена таблица наиболее распространенных из них, где указано название датчика, артикул и его цена.

Ссылка на основную публикацию
Adblock
detector
