Установка в салоне автомобиля инвертора или преобразователя напряжения позволяет получить полноценную розетку на 220В и подключать к ней привычные электроприборы. Таким образом, у владельца транспортного средства отпадает необходимость в покупке переходников и специальных зарядных устройств. 15 лучших в 2018 году автомобильных инверторов мы собрали в этой подборке товаров с Aliexpress.

Преобразователь Patrol

Данная модель инвертора привлекательна сразу несколькими особенностями. Соединение устройства и бортовой электросети осуществляется через гнездо прикуривателя, а для подключения внешних устройств доступно сразу 2 розетки на 220В, а также 4 порта USB. Мощность прибора не столь велика и составляет 200 Вт. Цифровой дисплей используется для вывода информации о текущем напряжении батареи. Для защиты аккумулятора, а также подключаемых устройств предусмотрен стандартный набор защит.

$23.39 | Купить

Инвертор на 2000 Вт

Этот преобразователь напряжения обладает внушительной заявленной мощностью на 2000 Вт (на деле меньше), что позволяет подключать к нему телевизоры, шуруповёрты и вентиляторы. С источником питания устройство соединяется при помощи пары клемм. Помимо порта USB для подзарядки мобильных гаджетов, здесь установлена универсальная розетка, которая подходит для большинства типов вилок. Для защиты от перегрева здесь предусмотрен встроенный вентилятор.

$34.45 | Купить

Инвертор с USB-выходом

Мощность этого прибора для преобразования напряжения чуть меньше и составляет 1000 Вт. Этого всё равно достаточно, чтобы подключить автомобильный холодильник или воспользоваться электроинструментом. Здесь также имеется универсальная розетка и один порт USB на 2A. Для вывода информации с характеристиками напряжения тока используется небольшой дисплей. Устройство оборудовано комплексом защит, которые предотвращают короткие замыкания, перегрев и разряд аккумулятора.

$51.44 | Купить

200-ваттный инвертор с подключением к прикуривателю

Другой инвертор на 200 Вт также подключается к прикуривателю и оборудован одной розеткой (требуется переходник для евровилок), а также парой портов USB. Экрана здесь нет, а вместо него используется единственный светодиод, сигнализирующий о наличии питания. Корпус устройства изготовлен из металла и отличается малыми габаритами, которые сравнимы с размерами банковской карты. Защита от перегрева срабатывает при достижении температуры 65 градусов.

$14.71 — $16.84 | Купить

Компактный преобразователь в прикуриватель

Этот ультрабюджетный преобразователь подключается непосредственно в гнездо прикуривателя и предлагает стандартный набор разъёмов, включая универсальную розетку и порт USB на 0,5A. Корпус приспособления выполнен из пластика и обладает компактными размерами 11 x 6 x 3 см. Имеется защита от короткого замыкания. Единственный индикатор, расположенный на корпусе, отображает актуальное состояние подключения к бортовой электросети.

$3.12 | Купить

Инвертор Workstar

Преобразователь Workstar — мощное устройство на 1000 Вт, к которому можно подключить небольшой телевизор или ноутбук. Для этого здесь имеется единственная розетка, совместимая с наиболее распространёнными типами вилок. Соединение с источником питания возможно через гнездо прикуривателя или с помощью пары зажимных клемм. В данной модели хорошо проработан аспект безопасности. Для обеспечения сохранности подключаемых устройств здесь предусмотрено в общей сложности 6 защит.

$42.60 | Купить

Мощный инвертор с экраном Changi CJ-5000Y

Номинальная мощность большого преобразователя Changi CJ-5000Y составляет внушительные 5000 Вт, а поэтому для охлаждения устройства пришлось использовать сразу 2 вентилятора. Также данная модель отличается наличием небольшого цифрового экрана для отображения напряжения. Для подключения внешних устройств здесь используется единственная розетка, которая является универсальной. Корпус прибора выполнен из алюминиево-магниевого сплава.

$ 109.97 — $ 119.41 | Купить

Преобразователь Swipower

Этот инвертор на 2500 Вт позволяет преобразовывать напряжение 12, 24 и 48В в 110 и 220В. Безопасность устройства обеспечена 9 степенями защиты. Работа 2 вентиляторов, используемых для охлаждения прибора, регулируется простым алгоритмом, активирующим их при достижении температуры 45 градусов. Подключение внешних приборов осуществляется через розетку. Для вывода информации о входящем, а также исходящем напряжении используется 2 раздельных табло.

$220.11 | Купить

Конвертер напряжения Suredom

Устройство Suredom относится к наиболее доступным по цене преобразователям, с помощью которых можно получить до 1000 Вт выходной мощности. Для вывода питания используется розетка и 2 порта USB. Отображение статуса работы осуществляется с помощью 3 LED-индикаторов. Подключение к питанию возможно с использованием 2 клемм, а также переходника для прикуривателя. За охлаждение прибора отвечает один вентилятор.

$23.65 | Купить

Инвертор Xuyuan

Конвертер Xuyuan выгодно отличается от прочих моделей наличием сразу 3 универсальных розеток и 4 портов USB. Для вывода информации о напряжении здесь используется сразу 2 небольших экрана. Прибор заключён в корпус из алюминиевого сплава и обладает пиковой мощностью 5000 Вт. Наличие 6 уровней защиты гарантирует сохранность подключаемых приборов и аккумуляторной батареи. «Крокодильчики» для подключения являются частью комплекта.

$52.20 | Купить

Простой преобразователь напряжения в автомобиль

Подключение этого преобразователя к автомобильной электросети позволяет получить полноценную розетку для различных электрических приборов. Помимо этого, для подзарядки телефонов и планшетов можно воспользоваться портом USB. Пиковая мощность прибора заявлена производителем на уровне 3000 Вт. Система охлаждения здесь представлена одним малошумным вентилятором. Размеры корпуса из алюминиевого сплава составляют 12,8 x 9,5 x 5,5 см.

$23.46 | Купить

Компактный инвертор на 300 Вт

Хотя мощность данного инвертора не столь велика и составляет всего 300 Вт, он обладает очень компактными размерами, что автоматически решает вопрос с его размещением в ограниченном пространстве. В качестве вывода здесь используется розетка и USB-порт. Для подключения к аккумулятору в комплекте имеется стандартный переходник для прикуривателя, а также «крокодильчики». Защита устройства обеспечивается металлическим корпусом, а также вентилятором для охлаждения.

$14.43 — $20.48 | Купить

Преобразователь с выносным табло Edecoa

Устройство Edecoa нельзя отнести к дешёвым вариантам, но оно полностью оправдывает свою стоимость, поскольку обладает пиковой мощностью 3000 Вт, оборудовано парой евророзеток и выносным табло, которое можно вывести на панель управления. Аппарат выдаёт чистую синусоиду и оборудован полным комплектом защит от перегрева, короткого замыкания и смены полярности. Преобразователь подходит для подключения широкого спектра техники от телевизоров до компактных пылесосов.

$180 | Купить

Инвертор цилиндрической формы Xpower

Преобразователь Xpower функционально мало отличается от других моделей в подборке, но имеет свои особенности. Его цилиндрический корпус по габаритам схож с маленькой жестяной банкой, а поэтому идеально подходит для установки в штатный подстаканник. Соединение с источником тока осуществляется через переходник для прикуривателя. Для подключения внешних приборов предлагается пользоваться розеткой и портом USB с поддержкой функции быстрой зарядки QC 3.0.

$38.07 | Купить

Конвертер на 500 Вт

500-ваттный конвертер заключён в красивый корпус из пластика и металла и оборудован стандартным набором выходов: одной розеткой на 220В и 2 USB-портами. Подключать его можно как через гнездо прикуривателя, так и с помощью клемм, цепляемых непосредственно на аккумулятор. Благодаря предпринятым мерам безопасности, устройство автоматически отключается в случае короткого замыкания и перегрева. Размеры преобразователя — 18,5 x 12,6 x 6,5 см.

Китайский преобразователь напряжения 12 220

Очередная прогулка по магазинам электроники и очередное приобретение. На сей раз был куплен довольно мощный китайский преобразователь напряжения 12-220 Вольт с заявленной мощностью 1000 ватт, но на сколько это правдиво посмотрим далее. Мы уже давно привыкли, что китайский производитель в несколько раз завышает параметры той или иной аппаратуры, поэтому все приходится проверять «изнутри».

Приходя домой тут же разобрал инвертор и удивился очень сильно. Глядя на плату инвертора заметил изумительный монтаж самой схемы, притом с обеих сторон платы. В основном поверхностный монтаж довольно высокого уровня.

Сама схема довольно стандартная за исключением некоторых узлов, в частности защиты и выходного генератора. В схеме применены две микросхемы TL494. Первый из них работает на высокой частоте, предназначен для раскачки входных силовых транзисторов. Довольно мощные трансформаторы, которые подключены параллельно.

Работа инвертора

Все это дело работает следующим образом. Прямоугольные импульсы высокой частоты формируются микросхемой задающего генератора и поступают на драйвер, который построен на маломощных биполярных транзисторах. Предназначен драйвер для разрядки затворов полевых ключей. После драйвера сигнал подается на полевые ключи.

Полевые ключи довольно высокой мощности с допустимым током порядка 200 Ампер, их всего 4 (irf1404). Каждые два ключа предназначены для раскачки одного трансформатора. Высокое напряжение высокой частоты с выхода трансформаторов выпрямляется мощным мостом из диодов 10 Ампер 600 вольт, сглаживается конденсаторами 2х400 Вольт 47 мкФ и поступает на высоковольтные полевые транзисторы типа IRF740. Ключи раскачивает отдельный узел на основе TL494 NE556 — это узел образования выходных 50 Гц и модифицированной синусоиды.

Инвертор имеет защиту от повышенного и пониженного входного напряжения, может работать от 12 и 24-х Вольт, имеется кулер, который выводит теплый воздух из-под корпуса преобразователя. Силовые компоненты сжаты к корпусу, который целиком сделан из алюминия. Имеется защита по перегрузу и КЗ на выходе, термозащита. Довольно «защищенный» инвертор, это бесспорно, заметьте — все защиты лично проверил, работают отлично.

Несколько слов о трансформаторах, размеры больше тех трансформаторов, которые стоят в компьютерных блоках питания, первичная обмотка намотана сразу 10-ю жилами проводом 0,6 мм, вторичная сдвоенным проводом 0,8 мм.

Свой киловатт обеспечить может, понимаю, что это странно, как для недорого китайского инвертора, но это так. Реальный тест доказывает это. Однако должен заметить, что при подключении обогревателя на 1000 ватт сработала защита от перегруза, при подключении дрели на 1200 ватт — все работает нормально, с учетом того, что пусковой ток дрели доходит до 3-х киловатт.

Решил нагрузить инвертор лампами накаливания, держался до 900 ватт — после пошла защита от перегрузки, но при подключении пылесоса и холодильника (пылесос 2400 ватт) тоже все работало отменно в течении долгого времени, пока не сдох аккумулятор. КПД заявленное производителем 85% — тоже не спорю, вполне нормальный показатель с учетом тока потребления и отдаваемой мощности, хотя по моим подсчетам КПД в районе 75%.

Работает полностью бесшумно, если не учитывать шум от кулера, который постоянно включен. Единственный недостаток преобразователя — силовые клеммы, точнее провода, которые шли в комплектации. Даже 8 мм провод очень тонкий и при нагрузках более 500 ватт перегревается довольно сильно, в будущем их обязательно заменю на 16 мм.

Имеется также выход USB 5 вольт с током до 2-х ампер — что тоже немаловажная деталь. Штепсель всего один, с расчетным током 13 Ампер — судя по надписи.

Инвертор имеет режим плавного пуска, о чем свидетельствует надпись на корпусе инвертора. Запуск осуществляется тумблером, который подает питание на микросхему генератора и начинается рабочий цикл преобразователя напряжения. Два индикатора — красный (перегруз и КЗ) и зеленый, свечение которого свидетельствует о нормальной работе инвертора. Имеется также и звуковая индикация перегруза инвертора и КЗ на выходе.

Выводы

За свои 1700 рублей, которые заплатил за преобразователь, получил очень даже хороший товар. Должен также заметить, что под рукой имел кучу инверторов на эту мощность, но ни один из них не имел даже близкую мощность к заявленной, но на сей раз видимо повезло и довольно крупно. Обзор подготовил Артур.

Мощный инвертор 12-220 500 ватт

Очень часто возникает необходимость получения сетевого напряжения в автомобиле. Для таких случаев в продаже имеются готовые преобразователи напряжения 12-220. Штатные (более дешевые) инверторы с ценой 20-30$ развивают мощность до 300 ватт и то в пиках, иногда такой мощности недостаточно.
Данный инвертор я собрал для питания мощного усилителя, но замена вторичной обмотки позволяет получить любое выходное напряжение. В моем случае мощность инвертора 400 ватт, но его можно поднять до 600 ватт и это реальная мощность! Повысить мощность можно несколькими способами.

1) Заменой мощных биполярных ключей на IRF3205, в этом случае мощность возрастет до 600 ватт и это не предел.
Схематические особенности данного инвертора позволяют параллельно подключить сразу 4 пары выходных транзисторов, что дает возможность получить выходную мощность до 1200-1300 ватт, промышленные китайские инверторы такой мощности стоят в районе 100-130$

Схема инвертора лишена защит от перегрева, КЗ, перегрузки на выходе, голый инвертор по традиционной двухтактной схеме.

Генератор построен на микросхеме ТЛ494 с дополнительным драйвером на маломощных биполярных транзисторах. Транзисторы можно заменить на отечественные – КТ3107.
В инверторе реализована схема ремоут контроля, чтобы не пришлось использовать мощные переключатели для подачи питания на схему.

Диоды в задающей части использованы ШОТТКИ типа 4148 или наш КД522, особой разницы нету.
В схеме ремоут контроля транзистор может быть заменен на отечественный КТ3102.
Трансформатор – самая ответственная часть нашего проекта, именно от него зависит вся работа конструкции.
Трансформатор в моем случае намотан на двух склеенных кольцах марки 3000НМ, размеры каждого кольца 45*28*8. Кольца ничем не склеивал, просто для плотной фиксации обмотал скотчем.

После обклейки скотчем кольца были обмотаны стекловолокно, сам рулон стекловолокна был куплен в строй магазине за 1$.

Заранее нужно нарезать полоски из стекловолокна длиной 50см, ширина 1,5-2см. Вместо стекловолокна можно использовать тканевую изоленту, волокно удобно тем, что материал термостойкий и довольно тонкий, изоляция получается более аккуратной.

Первичная обмотка – 2х5 витков, т.е. 10 витков с отводом от середины. Каждое плечо намотано 12- жилами провода 0,7-0,8мм. Фотографии намотки скажут все зам меня.

Оба плеча мотают жгутом – 5 витков растянутых по всему кольцу максимально равномерно. В итоге получаем две полностью одинаковые обмотки.

В итоге имеем 4 конца (вывода), начало первой обмотки припаиваем к концу второй обмотки именно место припоя является отводам, на который подается силовое питания +12 Вольт.
После намотки первичной обмотки кольцо вновь изолируем изолируют стекловолокном и мотают вторичную обмотку.

Эта обмотка является повышающей, выходное напряжение опасное, поэтому соблюдайте все меры предосторожности, монтажные роботы делать только с выключенным питанием.

Обмотка мотается двумя параллельными жилами провода 0,7-0,8мм. Количество витков во вторичной обмотке 80. Витки опять же растянуты по всему кольцу равномерно. После намотки и эту обмотку желательно изолировать тем же способом, что и первичную.

После окончательной сборки инвертор нужно включить, советую использовать аккумулятор, для начала подойдет аккум бесперебойника с напряжением 12 Вольт. Плюс питания подается на схему через галогенную лампу на 100 ватт.

Перед во время работы лампа НЕ ДОЛЖНА светится. Затем проверяем тепловыделение на полевых ключах – оно практически нулевое, если транзисторы БЕЗ ВЫХОДНОЙ НАГРУЗКИ перегреваются, значит есть косяк или нерабочий компонент. Позже все транзисторы можно установить на общий теплоотвод, разумеется через изоляционные прокладки.

Данное устройство можно заказать artur.kasyan@mail.ru

СКАЧАТЬ плату в формате lay МОЖНО ЗДЕСЬ…

Китайский преобразователь напряжения 12 220

Товар купить можно тут

Чудный инвертор 12-220 от компании DOXIN (популярный китайский бренд в области силовой электроники). Компания специализирована в основном на преобразователях напряжения, представляет очень широкий выбор всевозможных инверторов с мощности от пару сотен ватт и заканчивая несколькими десятками киловатт. Но на сколько его инверторы хороши и для чего вообще нужен инвертор ? Вот об этом сегодня и поговорим

Для чего нужен инвертор ?

Инвертор, конвертор или преобразователь напряжения — устройство, которое предназначено для преобразования одного вида напряжения в другое, иной величины и формы, ну например — в домашней сети у нас напряжение 220 Вольт, частота 50 Гц, форма — чистая синусоида.
В автомобиле у нас стоит аккумулятор, как право на 12 Вольт, который выдает постоянный ток. Если вдруг потребуется в машине скажем включить болгарку или дрель напрямую от аккумулятора, то разумеется ничего не выйдет, вот для этого и нужен инвертор. Он будет преобразовать 12 Вольт от автомобильного аккумулятора до 220 Вольт от которого питаются все бытовые приборы.
Инверторы бывают разные , в частности отличаются по входному напряжению, мощности и формы выходного сигнала. В основном на выходе таких инверторов либо модифицированная синусоида, либо чистая. В нашем случае это модифицированная синусоида, но это еще не значит плохо.
От модифицированной синусоиды работают все бытовые устройства. но это не лучший вариант для устройств, где встроен асинхронный двигатель ( к примеру насос) либо сетевой трансформатор (к примеру советский телевизор старого образца, например ламповый), а все остальное (комп, современные телевизоры, паяльники, лампы и т.п.) работают также хорошо, как и от обычной розетки.
По сравнению с инверторами у которых чистая синусоида, наш раза в 2-3 дешевле, легче и компактней — это пожалуй основные достоинства.

Перейдем к самому инвертору

Инвертор работает на импульсной основе, это в первую очередь означает, что он легкий, мощный и компактный а еще и дешевый!
В технические нюансы не будем вдаваться, но несколько слов о схеме пожалуй скажу.
Инвертор построен по стандартной, традиционной двухтактной схеме. Два задающих генератора KA7500, первый работает на частоте около 50кГц, второй задает выходные 50 Гц.
Силовые транзисторы в начальной цепи IRF3205, с ними инвертор может развивать максимум 600 ватт, с учетом хорошего охлаждения — до 800, но зашита у инвертора срабатывает при мощности выше 450-500 ватт, т.е. некий запас по мощности тут имеется.
Вентилятор шумный, но это исправимо.
С одной части расположен кулер с силовыми контактами питания, с противоположной — тумблер включения инвертора, штепсель и два светодиода — зеленый (показывает, что инвертор работает нормально) и красный (индикатор срабатывания защиты.

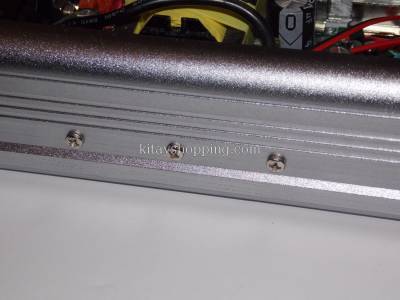

Корпус — монолитный, довольно хорошо обработанный алюминий, с нагревом проблем нет.
КПД инвертора — около 85%, холостой ток без выходной нагрузки около 150мА! (не считая потребление кулера, а он кушает целых 300мА)
Выходное напряжение держится на заявленном уровне, плюс минус 5-7 вольт, но это пустяки — в бытовой сети перепадов больше.

Мощность
Скажу сразу — не верьте заявленной мощности — в 99% случаев заявленная мощность в 3 раза ниже реальной, поэтому если нужен инвертор на чистых 1000 ватт, покупайте на 3000 ватт, в противном случае будете не совсем приятно удивлены. Наш инвертор выдает честных 450 ватт выходной мощности (проверено), но пусковая мощность около 1500 ватт. Что такое пусковая мощность ?
Все мы встречались с таким явлением, когда включая например пылесос падал накал в сети , так вот — мощные потребители в момент включения потребляют большую мощность, гораздо больше, чем его номинальная мощность, но это занимает очень короткое время. Так вот, наш подопытный инвертор на очень короткое время может выдавать завяленные 1500 Ватт, но долговременная мощность не более 450 ватт, при мощности более 500 ватт уже работает защита.
К самой схеме не могу прицепиться, тут все продумано и работает как часы, четко держится заявленная частота, напряжение и форма сигналов, так, что смело можно использовать, не боясь, что повредите подключенное устройство.

На сколько инвертор надежен и какие защиты имеет

Будучи электронщиком , хочу заметить, что инвертор довольно надежен в работе. Напичкан многими защитами и почти все работают как часы.
Типы зашит
Защита от пониженного входного напряжения (если напряжение на аккумуляторе ниже 10,8 Вольт инвертор выключится.
Защита от коротких замыканий на выходе ( если случайно замкнули выходную вилку , то у инвертора сработает защита, притом даже хлопка не будет)
Защита от перегрева — срабатывает если корпус инвертора нагрет до определенной температуры (около 65-70гр)
Активное охлаждение вентилятором
Встроенные предохранители и индикатор срабатывания защиты
Честно скажу — за мою практику еще не удалось спалить такой инвертор, ну если очень постараться, то можно.

Достоинства

Недостатки

• Тонкие провода питания
• Модифицированная синусоида на выходе, но это можно понять, все таки производитель чистой синусоиды не обещал
• Шумный кулер
• Сборка не совсем из хороших, видны многие криво запаянных компонентов и это не связано с дешевезной, довелось разобрать свыше десятка точно таких инверторов, в некоторых случаях идеальный монтаж.
• Самое главное — мощность в три раза меньше заявленной, но у китайцев на этот счет есть оправдания, заявленная мощность в 1500 ватт является пусковой, а не долговременной.

Советы пользователю
1) Никогда не путайте полярность подключения (плюсовую и минусовую клемму) — спалите предохранители, возможно и саму схему.
2) При запуске мощных нагрузок не включайте инвертор от прикуривателя, лучше напрямую от аккумулятора.
3) Если долговременно включаете инвертор, то не забывайте заводить машину, а то при максимальной мощности инвертор может полностью разрядить аккумулятор на 60 А/ч за 40-50 минут,
4) Не оставляйте инвертор без присмотра , если к нему подключен мощный потребитель.
5) Советую заменить провода питания на более толстые, раза в три толще, чем есть, родные нагреваются и довольно не слабо.
6) Соблюдайте осторожность при работе с инвертором, все таки на его выходе 220 Вольт и может шарахнуть током
7) Габаритные размеры
